Cronomatic (Crown-O-Matic) y Flormatic vs Ángel Guardián ProTech

En muchos taladros y RSU todavía se usan dos dispositivos neumáticos clásicos para limitar el recorrido del bloque viajero: Cronomatic (Crown-O-Matic) para el límite superior y Flormatic (Floor-O-Matic) para el límite inferior. Son sistemas con más de 50 años en la industria y ayudan a evitar golpes del bloque contra la corona o contra la mesa/estructura.

El problema es que, en la práctica, dependen de la calibración diaria/por turno y de que el operador no los deje en bypass. Por eso, cuando se toman como “la única barrera”, pueden generar una falsa sensación de seguridad.

¿Qué hace realmente una Cronomatic (Crown-O-Matic)?

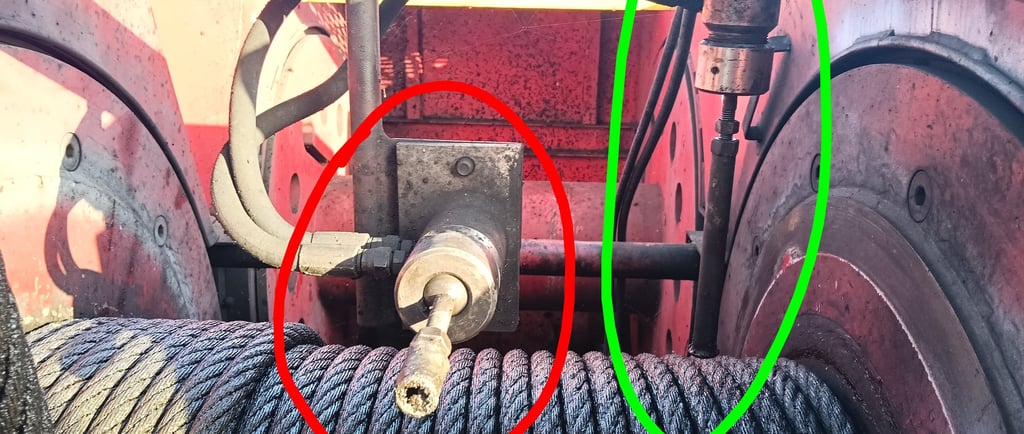

La Crown-O-Matic es un sistema instalado en el malacate/draw-works que limita la subida del bloque. Su lógica es mecánica-neumática:

• Un toggle valve ajustable se activa cuando hay “extra wrap” (una vuelta adicional de cable en el tambor), lo que indica que el bloque está demasiado cerca de la corona.

• Al dispararse, desengancha el clutch y bloquea el freno mecánico mediante un cilindro/actuador neumático.

En palabras simples: evita el “crown out” y reduce daños en poleas, estructura y línea.

¿Qué hace una Flormatic (Floor-O-Matic)?

La Floor-O-Matic trabaja como límite inferior para evitar que el bloque baje de más y golpee contra la mesa/estructura/área de cuñas. En procedimientos operativos se menciona como parte del sistema de “twin stop safety device” (crown-o-matic y floor-o-matic).

Y lo más importante: se debe resetear/calibrar al inicio de operaciones en cada turno.

La gran limitación: funcionan… si NO se anulan y si se calibran

En campo, estos dispositivos pueden quedarse en un “50%” de efectividad por tres razones típicas:

1. Dependen del checklist y del “reset” por turno (si no se hace, el disparo no queda en la altura real de seguridad).

2. Son anulables: el sistema neumático suele tener válvulas manuales de paso/aislamiento. En documentación técnica se describe una válvula manual en la línea de aire del sistema.

3. No verifican el procedimiento humano: pueden frenar por límite… pero no “saben” si el maquinista olvidó asegurar la cadena del freno/patecabra, si el operador no está en posición segura, o si hay una condición insegura sostenida.

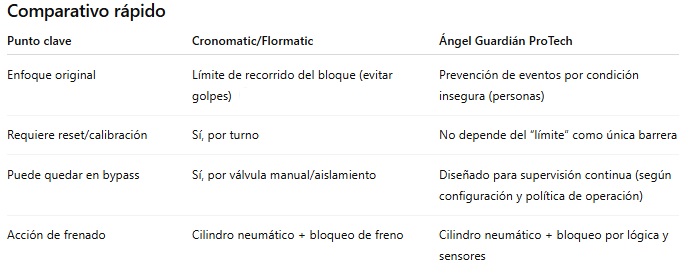

Entonces… ¿qué cambia con Ángel Guardián ProTech?

Ángel Guardián ProTech toma lo mejor del concepto (el bloqueo neumático real) y lo convierte en una barrera de seguridad enfocada en personas, no solo en evitar golpes por límite.

¿Qué agrega?

• Supervisión 24/7 del operador (presencia/posición en el tapete de seguridad).

• Supervisión 24/7 de la cadena del freno (sensor de tensión / cadena puesta o no).

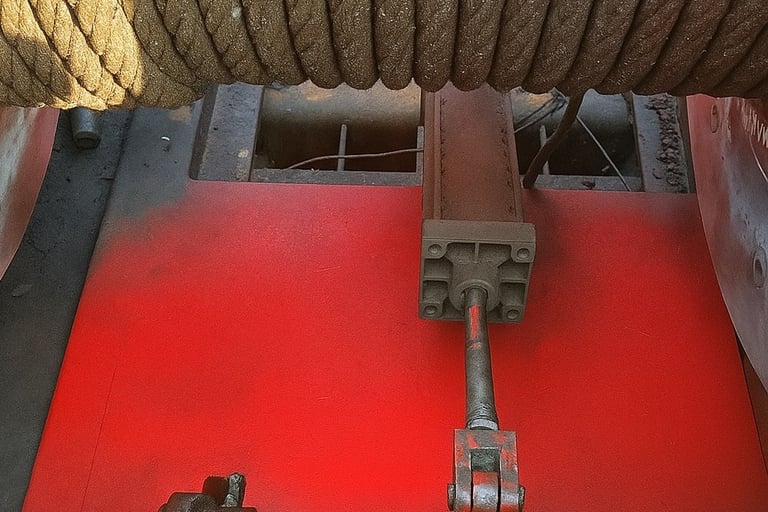

• Lógica en CPU + alarmas (visual y audible) y, si se configura así, acción automática: abre aire por electroválvula y acciona el actuador neumático para bloquear el palancaje/freno.

✅ Resultado: ya no dependes únicamente de “llegar al límite”. Se actúa cuando hay condición insegura (ej: operación sin cadena + sin operador en posición segura) durante el tiempo configurado.

Recomendación operativa (sin reemplazar procedimientos)

Los sistemas Crown-O-Matic/Floor-O-Matic no sobran: siguen siendo una barrera útil de límite.
Pero hoy, la seguridad real mejora cuando se suma una capa que vigila el comportamiento crítico (cadena puesta + operador en posición) y que puede activar el bloqueo neumático cuando el procedimiento se rompe.

Si quieres evaluar Ángel Guardián ProTech en tu malacate o RSU y revisar cómo convive con tus Cronomatic/Flormatic actuales, contáctanos para una demostración y diagnóstico de integración.

Sobre el autor
Ángel Saúl González Torrado es inventor colombiano y representante legal de Ángel Guardián ProTech SAS. Desarrolló un sistema de seguridad enfocado en proteger vidas, supervisando 24/7 la presencia del operador y el aseguramiento de la cadena del freno para activar, si aplica, un bloqueo neumático del palancaje y evitar descensos no controlados del bloque viajero.
Conecta conmigo en LinkedIn https://www.linkedin.com/in/%C3%A1ngel-saul-gonzalez-torrado-3792a5323

#SeguridadIndustrial #Workover #Perforación #OilAndGas #Drawworks #Malacate #HSE #ControlDeRiesgos #SeguridadOperacional #Ingeniería

Preguntas frecuentes

1) ¿Qué es el Crown-O-Matic (Cronomatic)?

Es un sistema de paro por límite superior del malacate (drawworks) diseñado para evitar el “crown out” cuando el bloque se acerca demasiado a la corona.

2) ¿Qué afecta más su confiabilidad?

La calidad del aire (agua/contaminación), fugas, baja presión, válvulas pegadas y desgaste/ajuste deficiente del freno (bandas).

3) ¿Para qué sirve?

Principalmente para evitar golpes y daños en equipos (poleas, estructura, línea). Aporta seguridad, pero su enfoque original es por límite de recorrido.

4) ¿Crown-O-Matic garantiza 100% que no habrá incidentes?

No. Es una barrera útil, pero no reemplaza procedimientos, disciplina operativa, mantenimiento de frenos ni controles adicionales.

5) ¿Cómo funciona en simple?

Al llegar al punto de activación, dispara una señal neumática que quita tracción (close/clutch) y fuerza el frenado/bloqueo del sistema de freno/palancaje según configuración.

6) ¿Cuáles son fallas típicas en campo?

No calibración por turno, bypass activado, agua en el aire, fugas en mangueras, actuador sin fuerza y freno/bandas mal ajustadas o desgastadas.

10) ¿Qué diferencia hay con Floor-O-Matic (Flormatic)?

Crown-O-Matic protege la subida (límite superior). Floor-O-Matic protege la bajada (límite inferior) para evitar golpes contra mesa/cuñas/estructura.

11) ¿Por qué requiere checklist y verificación por turno?

Porque el punto de disparo debe revisarse/calibrarse. Si queda mal ajustado, puede actuar tarde o no actuar.

12) ¿Se puede desactivar o dejar en bypass?

En muchos equipos sí, mediante válvulas de paso/aislamiento. Si queda en bypass, la barrera no actúa aunque esté instalada.

7) ¿Qué mantenimiento mínimo se recomienda?

Revisar presión y filtrado/drenaje de aire, inspeccionar fugas, probar paro a baja velocidad, verificar que no esté en bypass y registrar todo en checklist.

8) ¿Cómo se complementa con Ángel Guardián ProTech?

Crown-O-Matic actúa por límite de recorrido. Ángel Guardián agrega supervisión 24/7 de condiciones críticas (operador + cadena del freno) y puede activar alarmas/bloqueo neumático según configuración para reforzar la protección de personas.

9) Resumen en una frase

Crown-O-Matic ayuda a evitar “crown out”, pero su efectividad depende de calibración, aire limpio y que no esté en bypass.
